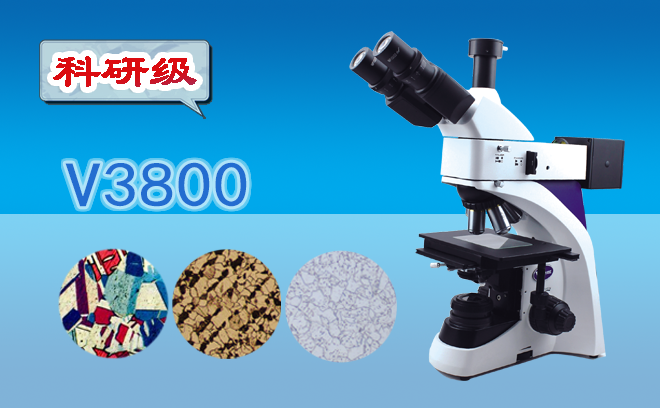

金相显微镜是材料科学领域不可或缺的微观分析工具，通过高倍率成像揭示金属、陶瓷、复合材料等样品的组织结构特征。其结构设计需满足高分辨率、大景深及多模式观测需求，核心组成部分可归纳为以下六大系统：

1. 光学成像系统：光线传导与图像形成

物镜系统：作为成像核心，物镜的数值孔径（NA）决定分辨率与景深。常见类型包括消色差物镜、平场物镜及偏光物镜，支持明场、暗场、偏振光等观测模式。物镜的放大倍数通常涵盖5×至100×，配合目镜实现总放大倍数50×至1000×。

目镜系统：目镜将物镜形成的中间像进一步放大，常见放大倍数为10×或15×。部分目镜集成刻度尺，用于测量样品尺寸或颗粒分布。

聚光镜与孔径光阑：聚光镜控制照明光束的汇聚程度，孔径光阑调节进入物镜的光通量，影响图像对比度与景深。

2. 机械支撑与调节系统：精确操控与稳定观测

镜体框架：采用刚性材料（如铝合金或铸铁）构建，确保光学系统稳定对齐，减少振动对成像的影响。

载物台：支持样品平移、旋转及倾斜操作，部分配置电动载物台实现**定位。样品夹持装置需适配不同尺寸与形状的样品，如金属试块、薄膜或截面样品。

调焦机构：通过粗调与微调旋钮控制物镜升降，实现从快速对焦到精细调焦的操作。部分G端型号采用电动调焦，支持自动化扫描与图像拼接。

3. 照明系统：光源与光路控制

光源类型：传统金相显微镜多采用卤素灯或LED光源，提供连续光谱照明；现代型号可能集成荧光光源或激光光源，支持特殊观测需求（如共聚焦成像）。

光路调节组件：包括视场光阑（控制照明区域）、滤光片（如偏振片、彩色滤光片）及反射/透射切换装置。透射照明适用于透明样品（如薄膜），反射照明则用于不透明样品（如金属）。

亮度调节：通过可变电阻或数字控制器调整光源亮度，适应不同样品对光强的需求，避免过曝或欠曝。

4. 样品制备辅助系统：适配与保护

样品夹持与压平装置：确保样品表面与载物台平行，减少成像畸变。对于曲面样品（如管材），可能需配置专用夹具或压平装置。

防污染与保护装置：如防尘罩、样品室密封门及透镜清洁系统，防止灰尘或污染物附着在光学元件表面。

5. 图像采集与处理系统：数字化与数据分析

相机接口与成像模块：适配CCD或CMOS相机，实现实时图像采集与存储。部分型号集成数字图像处理软件，支持图像增强、尺寸测量、颗粒分析等功能。

数据输出与共享：支持导出图像至计算机或网络存储，兼容多种格式（如JPEG、TIFF），便于后续分析与报告生成。

6. 辅助功能模块：扩展应用场景

环境控制装置：如温湿度传感器、防振动平台，确保显微镜在稳定环境下工作，减少环境因素对成像质量的影响。

多模式观测附件：如偏振附件、微分干涉附件（DIC）或共聚焦模块，扩展显微镜的观测能力，支持更复杂的材料分析需求。

技术特点与应用价值

金相显微镜通过多系统协同工作，实现从宏观到微观的形貌观测与结构分析。其高分辨率、大景深及多模式观测能力，使其在材料研发、质量控制、失效分析等领域具有不可替代的作用。例如，在金属材料中，可分析晶粒尺寸、相分布、夹杂物类型；在陶瓷材料中，可观察气孔分布、裂纹扩展；在复合材料中，可评估界面结合状态。
