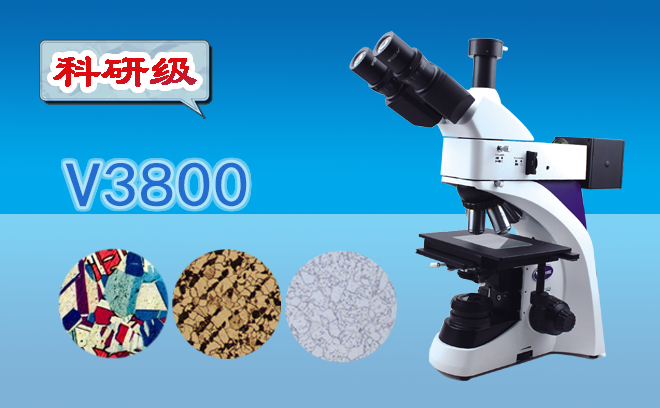

金相显微镜作为材料表征的核心工具，广泛应用于金属、陶瓷、复合材料等领域的组织分析与缺陷检测。然而，设备精度直接决定了分析结果的可靠性。本文将从校准原理、操作步骤到维护要点，系统分享金相显微镜的校准方案，助力实验室提升检测数据可信度。

一、校准的核心目标：确保三大精度指标

分辨率校准：
通过标准样品（如USAF 1951分辨率板）验证显微镜能否清晰分辨Z小线对。例如，G端金相显微镜应能识别1μm线宽的第四组第六元素，若实际表现低于标称值，需检查物镜或光源系统。

放大倍数校准：
使用带有已知尺寸网格的标定片，在100X、500X等关键倍数下测量实际视场尺寸。若偏差超过2%，需调整变倍体或校准软件参数。

图像均匀性校准：
通过空白载玻片或荧光标定片检测光照均匀性，要求中心与边缘亮度差异≤5%，避免因光照不均导致组织形貌误判。

二、校准前准备：工具与环境双保障

必备工具清单：

标准样品：USAF分辨率板、NIST标定片、金相标样（如ASTM E768标准）

测量设备：千分尺、激光干涉仪（用于高精度位移校准）

辅助工具：无尘棉签、异丙醇、镜头纸（避免纤维残留）

环境控制要求：

温度：20±2℃，湿度：40%-60%RH（减少热胀冷缩影响）

振动：≤0.5μm（建议使用气浮平台或防震台）

光照：避免直射光干扰，采用暗场照明模式校准

三、分步校准流程：从光学系统到成像链路

1. 光源系统校准

步骤：

调节科勒照明：通过聚光镜对中螺丝使视场光阑清晰成像于标定片表面

亮度校准：使用光功率计测量光强，确保不同倍数下光通量波动≤3%

常见问题：

现象：图像边缘发暗

解决方案：微调聚光镜高度或更换老化卤素灯（建议每1000小时更换）

2. 机械系统校准

X-Y载物台精度：
在标定片上标记A、B两点（间距10mm），移动载物台后复测，误差应≤1μm

Z轴调焦重复性：
连续10次调焦至同一标定线，记录焦平面位置波动，要求≤0.5μm

3. 图像系统校准

像面倾斜校正：
拍摄倾斜标定片，通过软件分析图像变形率，调整C接口法兰盘至倾斜度≤0.1°

色彩还原校准：
使用24色色卡对比实际成像，通过白平衡与Gamma调整使ΔE值≤2（CIEDE2000标准）

四、校准后验证：数据驱动的质量控制

重复性测试：
对同一标样连续拍摄10次，计算晶粒度评级（如ASTM E112标准）的标准偏差，要求≤0.5级

再现性测试：
不同操作员使用同一设备测量硬度压痕对角线，结果差异应≤5%

期间核查：
建议每季度使用快速核查标样（如带已知夹杂物的钢样）进行抽检，确保设备持续稳定

五、校准误区与解决方案

六、维护建议：延长校准周期的实战技巧

日常清洁：

物镜：使用专用镜头笔以“画圈法”清洁，避免直接擦拭

载物台：每次使用后用压缩空气除尘，防止金属碎屑划伤表面

预防性维护：

每半年检查所有螺丝紧固度，防止机械漂移

建立校准档案，记录环境参数与调整数据，便于趋势分析

从光源调节到软件参数优化，金相显微镜的校准是一项涉及光学、机械、电子的多学科工程。通过标准化流程与预防性维护，实验室可将校准周期延长至6-12个月，同时确保检测结果满足ISO 17025等质量体系要求。无论是失效分析还是新品研发，**的校准都是数据可信度的首要保障。
